Adlink USB-2405: Starter-Kit für Preventive Monitoring

Verhindern sie unnötige Ausfallzeiten mit unserem Preventive Monitoring Starter-Set, bestehend aus Sensor, schnellem DA-Wandler und Auswertesoftware.

Nicht warten, bis der Schaden da ist: Das ist das Ziel bei der vorausschauenden Wartung, auch als präventives Condition Monitoring bekannt. Risse und Brüche kündigen sich durch veränderte Schwingfrequenzen insbesondere an Lagern von Motoren an. Man muss sie nur frühzeitig erkennen, um plötzlichen Ausfällen und Stillständen zuvorzukommen. Zur frühzeitigen Identifizierung von Wälzlagerschäden dient die Schallemissionsprüfung mit Hochgeschwindigkeits-Datenerfassung, für die bei Acceed jetzt ein kosteneffizientes Starter-Kit erhältlich ist.

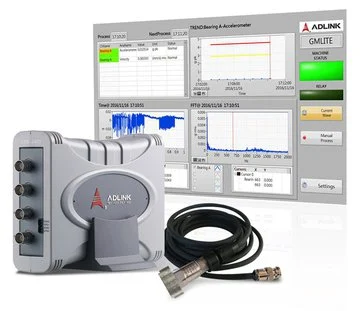

Das Starter-Kit für präventives Maschinen-Monitoring des Herstellers Adlink besteht aus einem Beschleunigungssensor mit Haltemagnet und 3 m Anschlusskabel, dem Datenerfassungsmodul USB-2405 (24 Bit, 4 Kanäle) und der grafischen Auswertesoftware Phoenix GM Lite. Das Kit ist betriebsfertig und benötigt zum mobilen Einsatz im Feld nur noch ein Laptop für die Software und das USB-Kabel für die Daten- und Stromverbindung.

Besonders effizient ist das Verfahren der Schwingungsaufnahme zum Zweck der vorausschauenden Zustandsüberwachung bei rotierende Elementen und Lagern. Die Software analysiert die von rotierenden Bauteilen aufgenommenen Daten, überwacht anhand der Schwingungsbandbreite den Maschinenzustand und kann entsprechend der Konfiguration Alarme ausgeben, sobald definierte Schwellen überschritten werden. Die Alarmschwellen sind frei einstellbar oder können normgerecht nach ISO 10816 (Bewertung der Schwingungen von Maschinen) gesetzt werden. Die Konfiguration der Software erfolgt schnell und einfach mit Hilfe von grafischen Analyseblöcken, die für die gewünschte Funktion zusammengestellt werden. Damit sind auch komplexere Multitask-Analysen ohne spezielle Programmierkenntnisse möglich.

Das DSA-Modul USB-2405 ist schnell und intuitiv einsatzbereit. Dank USB-Verbindung zum Laptop ist auch die Stromversorgung gesichert. Das vierkanalige Modul eignet sich mit dem Anschluss von Mikrofonen oder Beschleunigungssensoren für die Digitalisierung von Schwingungen bei Vibrations- oder Akustikmessungen. Zu weiteren Merkmalen gehören die für jeden Kanal integrierte 2-mA-Erregungsstromquelle ohne zusätzliche Signalbeeinflussung sowie Anti-Aliasing-Filter für die automatische Anpassung der Cut-Off-Frequenzen an die Sampling-Rate. Ein Sensor gehört bereits zum Starter-Kit, drei weitere können parallel an das vierkanalige Gerät angeschlossen werden.

Fazit: Das sofort und mobil einsetzbare Starter-Kit kann dank einfacher Handhabung der Software für die Analyse akustischer Emissionen beispielsweise helfen, die Entstehung von Rissen als Folge von Materialermüdung, Überlast oder Wartungsmangel zu identifizieren und damit unter anderem frühzeitige Vorhersagen von Wälzlager-Schäden ermöglichen.



Hier noch zusätzliche Links einfügen:

USB-2405 MCM Starter Kit - Rotary Machine Condition Monitoring Starter Kit

USB-2405 - USB Bus Powered 24bit 4*Chan Simult. 128kS/s 4DI Module
