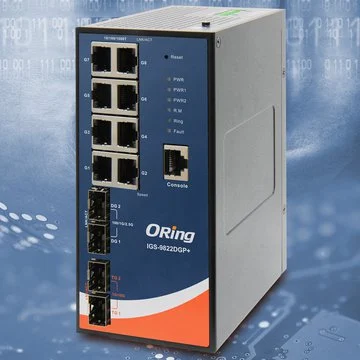

ORing IGS-9822DGP: redundanter 12-Port-Gigabit-Switch für Ringleitungen
Der redundante 12-Port-Gigabit-Switch IGS-9822DGP von ORing eignet sich ideal zur Realisierung von ausfallsicheren Ringleitungen in industriellen Netzwerken.
Ein Switch ist das Herzstück des Netzwerks und muss demzufolge höchsten Ansprüchen an Leistung, Datenschutz, Ausfallsicherheit und Robustheit gegenüber Umgebungseinflüssen gerecht werden. Bandbreite und Flexibilität in der Kommunikation sind weitere wichtige Faktoren für die Auswahl von Switchen für den industriellen Einsatz. Der neue Gigabit-Switch IGS-9822DGP mit 12 Ethernet-Schnittstellen (davon 4 SFP-Ports) ist genau auf diese hohen Anforderungen zugeschnitten.
Der IGS-9822DGP besitzt insgesamt 12 Ethernet-Anschlüsse, von denen 8 als RJ45-Buchsen ausgeführt und als 10/100/1000Base-T(X) mit Auto-MDI/MDIX spezifiziert sind. Weitere je 2 Anschlüsse sind als SFP-Ports (Small Form-Factor Pluggable) integriert und spezifiziert als 100/1G/2.5GBase-X und 1G/10GBase-X. SFP-Ports ermöglichen den Anschluss von Hot-Plug-fähigen I/O-Geräten und bieten damit hohe Flexibilität beispielsweise für die Erweiterung des Netzwerks. SFP-Module lassen sich im laufenden Betrieb (hot-swappable, hot-pluggable) in die entsprechenden Schächte im Switch einstecken. Es gibt sie für eine Reihe von Anwendungsfällen, mit denen flexible und kosteneffiziente Lösungen etwa für Enterprise-Netzwerke, Data-Center oder industrielle Bildverarbeitung errichtet werden können. Auch wenn SFP kein Industriestandard ist, sind SFP-Module verschiedener Hersteller in der Regel untereinander kompatibel und können mit dem Switch eingesetzt werden.
Ein Schwerpunkt des IGS-9822DGP liegt auf der Ausstattung mit wichtigen Sicherheits-Features. Zwei redundant ausgelegte Stromanschlüsse mit Überlastschutz sorgen für eine unterbrechungsfreie Stromversorgung und erhöhen damit die Verfügbarkeit des Netzwerks. Hohe Betriebssicherheit ist auch durch den weiten Bereich der zulässigen Umgebungstemperatur von -40 bis +75 °C gegeben. Für Netzwerke, die auf Ringtopologie basieren, bieten der Switch mit Open-Ring eine eigene hocheffiziente Technologie zur schnellen Wiederherstellung (< 30 ms) des Netzwerks bei einem Ausfall. Die Schnittstellen lassen sich einzeln zu- und abschalten. Auf Software-Ebene werden als Sicherheitsfeatures unter anderem SNMPv3, RADIUS/TACACS+, HTTPS/SSH/SSL, VLAN (802.1Q) sowie portbasierte Zugangskontrolle (802.1x) und DOS/DDOS Auto-Prevention unterstützt.
Das implementierte Switching-Verfahren „Store-and-forward“ sorgt dafür, dass empfangene Datenpakete zunächst in einem Puffer gespeichert werden. In diesem Puffer wird jedes Datenpaket geprüft und bearbeitet, bevor es an die Ziel-Adresse weitergeleitet wird. Vorteil ist, dass fehlerhafte Datenpakete im Voraus aussortiert werden. Weitere Features wie Auto-Negotiation, Auto-MDI/MDI-X und Datenflussmanagement runden das Leistungsspektrum ab. Mit Auto-Negotiation tauschen Ethernet-Geräte Informationen wie die Übertragungsraten und Pausenfähigkeiten über ihren Duplex-Modus aus und können somit eine Netzwerkverbindung mit optimaler Leistung aufbauen. Ebenfalls unterstützt werden Jumboframes bis 10 kByte. IP-basiertes Bandbreitenmanagement sorgt für zusätzliche Optimierung der Datenflüsse. Der IGS-9822DGP unterstützt IEEE 1588v2, das Protokoll für eine präzise Zeitsynchronisation (PTP, Precision Time Protocol). Dieses Protokoll ermöglicht systemweit die Synchronisation auf eine Referenzuhr (PTP Grandmaster Clock) mit einer Genauigkeit bis in den Submikrosekundenbereich.
Bei einer großen Anzahl von Komponenten im Netzwerk spielt der Komfort der Verwaltung eine wichtige Rolle bei der Errichtung und für die spätere Wartung. Der Hersteller ORing bietet hierzu eine leistungsfähige Management-Software an. Mit Hilfe von „Open-Vision“ können Errichter die Netzwerkkomponenten identifizieren, konfigurieren und überwachen. Die Software kann unter anderem ungewöhnliche Vorkommnisse entdecken und grafisch darstellen. Ein Highlight ist die Verknüpfung mit Google Maps für die Projektion von Netzwerktopologie und Gerätestandorten auf aktuelle Landkarten und Stadtpläne, beispielsweise für Aufgaben der Verkehrsüberwachung.
Das robuste Gehäuse des IGS-9822DGP ist gleichermaßen für Hutschienen wie für die Wandmontage ausgelegt. Mit nur 984 g Gewicht und den Abmessungen 75 x 125 x 154 mm ist der Switch dabei sehr kompakt.
